4月2日，為進一步做好所內業務支撐和技術發展支持,，促進科研成果的轉化和應用,，推動行業技術進步，重點實驗室聯合科技委在所內召開了科研技術成果轉化和應用推廣會,，實驗室技術人員分別在熱管理解決方案,、故障預測與健康管理解決方案、靜電放電傳輸線脈沖測試系統等7大方向就成果內容,、能解決的問題,、推廣應用領域進行了詳細介紹，共有來自所內各業務部門的技術人員,、市場人員以及部分來所出差的外單位人員近80人參加,。本次推廣會目的是在所內宣傳重點實驗室近年來取得的技術成果和軟硬件成果，讓各業務部門市場人員熟悉和了解可以依托重點實驗室拓展的業務領域和空間,，為我所的經濟發展做出貢獻,。重點實驗室將全力做好所相關業務部門在項目申報、技術攻關,、工程解決方案、新領域探索,、新技術儲備,、技術成果孵化等方面的支持，努力將重點實驗室建設成為我所基礎和應用技術研究基地和項目,、成果匯聚地,，技術儲備和創新業務孵化器。

重點實驗室具有一支長期致力于電子元器件,、組件熱可靠性研究的技術團隊，近年來,，為順應功率電力電子器件的發展趨勢和熱可靠性研究的技術需求,，實驗室通過總結提煉現有技術成果、吸收消化國內外先進技術理念,、拓展提升軟硬件設備能力,、研制開發配套發射率校準系統，整合熱設計,、熱測試,、熱分析、熱評價技術方法,，系統提出了電子元器件,、組件熱管理解決方案，形成了較系統,、完備的熱管理技術能力,，具備面向功率電子元器件和電子組件研制單位提供系統熱管理解決方案和一體化服務的技術能力。

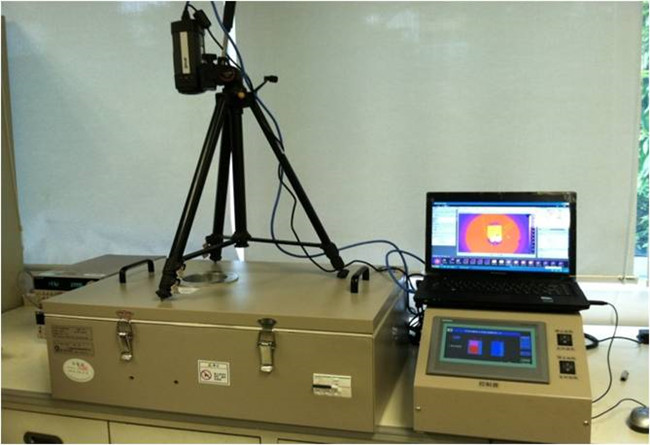

實驗室擁有動態高速紅外熱像儀,、瞬態熱阻測試儀,、大型有限元熱仿真分析軟件和具有自主知識產權的電子組件發射率檢測系統等大型熱測試、熱分析儀器設備,，能開展功率器件或組件的熱點探測和表面溫度分析,、熱設計與驗證；多熱源器件熱性能評價及驗證,、分立功率器件穩/瞬態熱阻測試及分析以及典型分立功率器件封裝缺陷的無損探測,，具備新型電子元器件及組件可靠性熱測試、熱分析,、熱設計和熱評價技術能力,。研制開發的電子組件發射率檢測系統，基于空氣熱對流控溫,、多點環境反射溫度補償和紅外干擾消除技術原理,，能對高密度封裝模塊和復雜多層結構電子組件各種材料輻射率進行逐一修正，解決高密度封裝和復雜封裝結構電子組件發射率和溫度檢測難的問題,。

故障預測與健康管理技術（Prognostics and Health Management，PHM）是指裝備能夠在使用中自動完成故障檢測,、預測,、隔離和監控,并及時進行故障影響評價、故障報告和狀態監控管理的功能，完成故障預測與健康管理功能的系統可稱為PHM系統,。

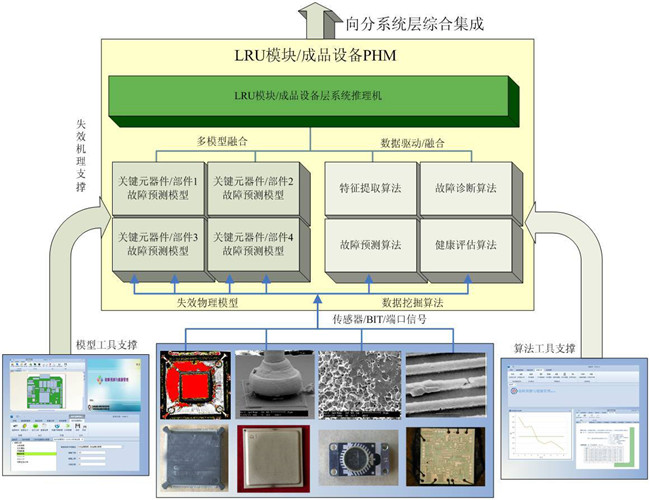

重點實驗室從十一五末開始PHM技術的研究,，目前，在功能電路,、組件/模塊,、設備和分系統的PHM技術開發與集成；PHM技術研制中的共性平臺和工具開發,；典型電子裝備的PHM技術研制,、集成和應用三個方面具備技術研發和應用能力，主要技術研發和服務項目包括面向產品設計單位的PHM技術應用方案設計,、專用工具平臺開發,、PHM技術研制和集成，面向產品生產單位的PHM技術應用方案設計,、專用工具平臺開發,、PHM技術研制和集成、專用傳感器設計和開發,、PHM技術試驗驗證和面向使用單位的健康管理系統平臺方案設計,、現有產品的PHM技術研制和集成以及PHM技術試驗驗證等。潛在的技術應用行業主要有半導體產線,、核電,、高鐵、汽車,、航空,、軌道交通、自動化產線,、高端裝備生產和應用單位等,。

隨著國家重大型號工程的推進，2013年,，重點實驗室PHM技術的研究重點從應用基礎研究轉向工程應用技術研究,，已形成面向電子和機電類產品、分關鍵元器件和功能電路,、組件/模塊,、設備和分系統3個對象層級的PHM技術設計、研制和集成應用相關案例,，獲得了總體單位和成品單位對五所承擔PHM研制工作的認可,。

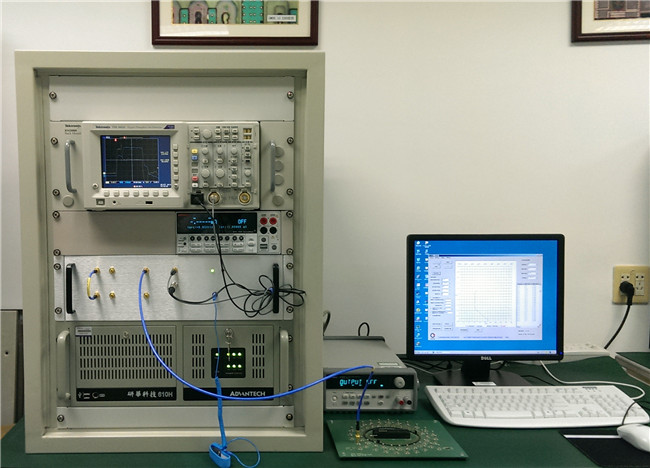

重點實驗室開發的CEPREI-TLP50型TLP測試系統是自動ESD測試設備,，采用電壓步進增加的傳輸線脈沖測試ESD保護結構在ESD脈沖作用下的I-V特性曲線,，并得到ESD保護結構的開啟電壓、維持電壓,、維持電流,、二次擊穿電流等關鍵電參數，從而驗證ESD保護結構是否達到設計要求,，通過分析還有助于找到電路設計和工藝的弱點,，為電路設計和工藝改進提供技術依據。

該系統是在原有TLP原理機的基礎上,，通過消化吸收TLP標準和國外先進技術開發的,，經測試，輸出波形符合TLP標準的要求,，實際電路測試結果與國外商用TLP測試系統的結果一致,，主要技術指標達到國外同類產品的水平。

該系統主要用于集成電路ESD保護結構的設計驗證,、集成電路抗ESD特性分析,，還可作為鋁、多晶和銅互連線ESD失效的研究手段,，可供集成電路研制和生產單位,、集成電路認證與檢測單位、集成電路使用單位使用,。

集成電路與板級電磁兼容是整機電磁兼容技術往元件和組件級的一個重要延伸，也是當前集成技術發展和精細化設計的需求,。目前在國外已經成為高端電子產品設計和研究機構以及半導體商在產品研發過程中考慮的重點之一,，國內在這方面的發展較為滯后，經過兩年的發展,，在該領域,，重點實驗室已經走到了國內的最前沿，國際的前列,。

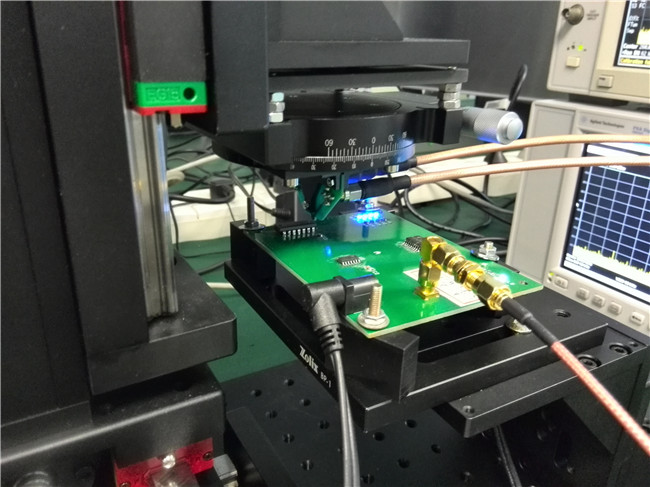

重點實驗室所取得的突破包括,，掌握了IC電磁兼容測試的制板技術，建立輻射騷擾測試測試平臺,，其中包括TEM（橫電磁波）小室法測試平臺,、GTEM（吉赫茲?rùn)M電磁波）小室法，磁場探頭法,，近場掃描法以及法拉第籠法,。TEM/GTEM的最高測試頻率達到18GHz，并可以用來實現輻射抗干擾性測試與研究,；磁場探頭法的應用頻率范圍在10MHz到1GHz,，用于測量傳導性騷擾,，并可以拓展用于板級射頻電流的檢測；近場掃描測試平臺為自組開發的系統,，包括電,、磁場探頭的設計、移動平臺,、以及自動化控制軟件,、數據后處理函數等。以上技術和系統可以應用于集成電路與板級電磁兼容的檢測以及評價研究,，也可以拓展到諸如失效分析等方面的業務和研究,。這些成果標志著我所的電磁兼容檢測技術已經完全有能力從整機延伸至板級以及元器件級。

元器件FMEA （Failure Mode and Effect Analysis）是在元器件設計,、生產和使用過程中，通過對各道工藝過程和元器件各組成功能單元（或連接方式）的潛在失效機理,、模式及其對元器件功能和可靠性的影響進行分析,，并進行危害度排序，提出可能采取的預防改進措施,，以提高元器件可靠性的一種分析方法,。其核心是在識別失效機理的基礎上，對其失效物理模型進行分析,，控制失效機理的加速因子,，從深層次上消除或減少失效的發生。

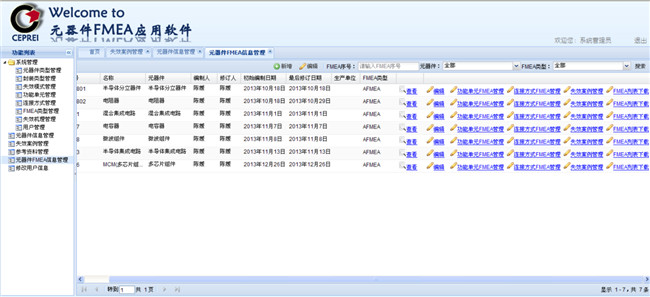

重點實驗室自行開發的元器件FMEA應用軟件可提供元器件的FMEA分析功能,，兼具系統管理,、元器件信息管理、元器件功能單元管理,、元器件連接方式管理,、元器件FMEA信息管理、元器件失效案例管理,、參考資料維護,、FMEA報表生成、用戶權限管理功能等,。用戶在錄入元器件基本信息之后就可以通過系統提供的元器件FMEA信息管理功能開展元器件的FMEA分析?，F(xiàn)有軟件已建立包含八大類（電容器、電阻器,、半導體分立器件,、半導體集成電路、微波組件,、混合電路,、MCM,、SiP）元器件的FMEA信息共100余條和失效案例160余個的軟件信息庫。

元器件FMEA應用軟件可保證元器件制造和應用方了解和掌握影響元器件可靠性的主要失效機理,、模式及原因,，并預先采取有效的預防措施；支撐元器件的可靠性設計,、生產工藝控制以及整機用戶的可靠性應用。

元器件FTA（Fault Tree Analysis）軟件是用于元器件,、模塊和組件產品可靠性及質量問題分析的工具之一，用來尋找導致元器件故障事件發生的所有原因和原因組合,，在具有元器件失效機理基礎數據時可以求出元器件故障發生的概率和進行風險分析,。

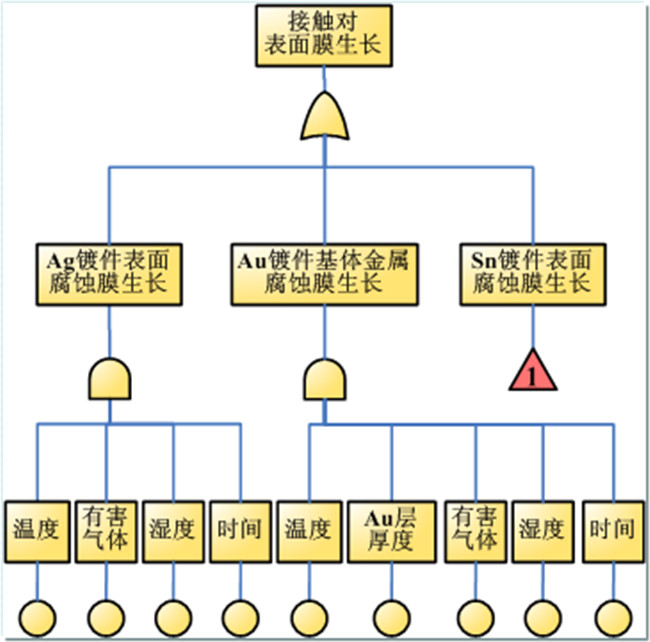

重點實驗室開發的元器件FTA軟件適用于元器件、組件產品質量問題歸零分析和可靠性優化設計,，具有兩種建樹功能：基于電路功能邏輯關系的故障樹構建,、基于失效物理邏輯關系的故障樹構建，可用于電子元器件,、電子組件產品的故障樹構建,，形成6個失效物理層n級事件的元器件故障樹(n≥6)，實現功能事件節點和失效物理事件節點之間的良好銜接,；同時,，該軟件基于最小割集分析功能，實現元器件各失效機理重要性分析和排序,、機理因子控制分析和選擇,。同時，軟件包含了混合集成電路,、單片集成電路,、三極管、二極管,、微波功率管,、MOS管、IGBT,、PCBA,、行波管、片式電阻,、MLCC電容,、塑封器件、電磁繼電器,、電連接器,，等各類元器件故障樹信息庫,，以及通用機理子樹信息庫；通過元器件FTA清晰展示元器件的故障路徑,，支撐元器件產品質量歸零,。軟件劃分為8個功能模塊：故障樹管理及維護、結構化構造故障樹,、圖形化構造故障樹,、詳細信息管理、故障樹計算,、可視化管理,、元器件分類管理及系統管理等功能。FTA V1.0版已實現故障樹建樹自動排列,、子樹導入/轉移,、最小割集定性/定量分析等功能。

重點實驗室開發的集成電路失效分析專家系統（ICFAN）建立在對失效分析知識,、實際失效分析工經驗的收集、積累,、整理,、歸納的基礎上，模擬專家思維利用電腦系統進行失效分析推斷及指導失效分析,，為中文,、網絡版本。ICFAN具有輔助失效分析功能,，可根據同類產品失效分析的歷史數據,，推斷被分析器件可能的失效機理；可指導失效分析并得出失效分析結論,，利用非破壞性的電子輔助手段實現快速準確的失效分析,；失效分析案例、失效分析領域資料查詢參考功能,；可針對特定的產品類型或工藝線等定制開發專用的失效分析專家系統,，實現實時失效分析信息幫助及經驗積累；網絡版,，實現網絡多用戶共享失效分析知識及失效分析案例平臺,。該系統對失效分析工作者或者元器件研制方、使用方均適用,。

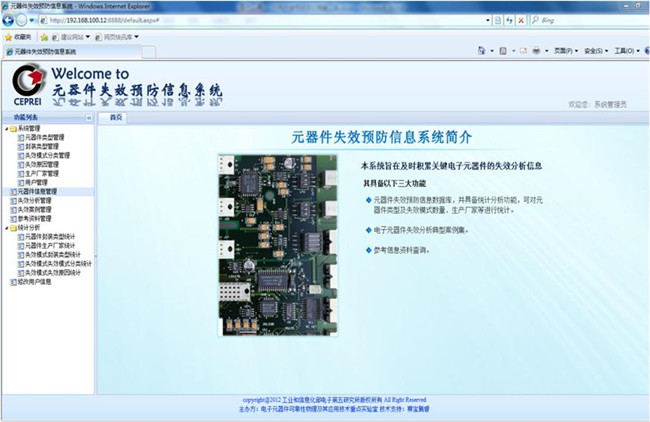

電子元器件失效預防信息系統（CFP）是針對電子元器件使用方,、電子裝備設計方而研究開發的，及時積累關鍵電子元器件的失效分析數據,。CFP內嵌元器件失效預防信息數據庫,，包含“元器件名稱,、類型、型號與規格,、封裝形式,、生產單位、失效階段,、失效環境,、失效現象、失效模式,、失效原因,、預防/糾正措施”等內容，可為電子裝備設計師,、電子元器件使用方提供電子元器件的特性、應用可靠性等方面的資料參考,；可對元器件的失效信息進行多維度（封裝類型,、生產單位、失效模式,、失效原因等）的統計分析,；具有典型電子元器件失效分析案例查詢參考功能。
